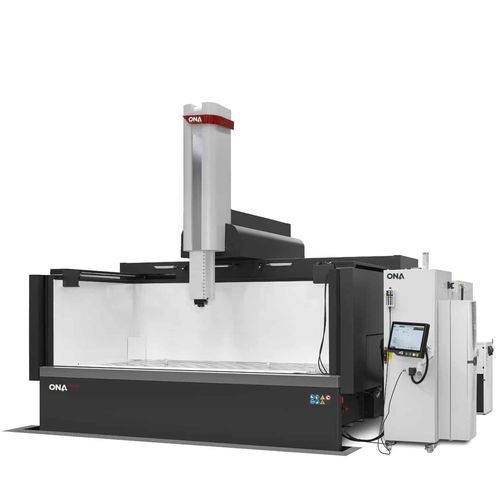

Электроэрозионный станок путем забивания IRIS 10

Обзор продукта
ONA IRIS 10 — электрошлифовальный станок с опусканием электрода (sinker/ди-тинкинг EDM), предназначенный для крупногабаритных заготовок и интенсивных эрозионных процессов. Интегрированная связь и продвинутая графическая симуляция позволяют валидировать процесс и снижать риск ошибок до обработки.

Преимущества технологии ONA IRIS

• Высокая жесткость механической конструкции из стабилизированного мелкозернистого чугуна с графитом, поддерживает заготовки до 25 000 кг.
• Усиленная ось C для стабильной эрозии при использовании электродов с большим моментом инерции (≈ 12 000 кг/см²).
• Прямое измерение позиции с помощью линейных шкал с разрешением 0,1 мкм для точного позиционирования.
• Мощный генератор (на 30% мощнее типичных рыночных решений), обеспечивает до 400 A для интенсивной эрозии.
• Продвинутое управление: до 8 одновременно интерполирующих осей и объемная компенсация по всему рабочему объему.

Технические характеристики (таблица)
Ход по оси X (индивидуальный): 3000 mm — 118,11 in
Ход по оси Y: 1000 / 1500 mm — 39,37 / 59,05 in
Ход по оси Z: 800 / 1000 mm — 31,50 / 39,37 in
Макс. расстояние между столом и головкой: 1200 mm — 47,24 in
Внутренние размеры ванны (Д×Ш×В): 4000 mm × 2000 mm × 1250 mm — 157,48 in × 78,74 in × 49,21 in
Размер рабочей столешницы: 3200 × 1600 mm — 125,98 × 62,99 in
Допустимая нагрузка на стол: 25 000 kg — 55 116 lbs
Тип ванны: Drop door
Максимальный вес электрода: 300 kg — 440 lbs
Интенсивность генератора: 100 | 200 | 400 A

Применение и использование
Предназначен для крупномасштабных операций ди-тинкинг EDM и тяжёлых деталей массой до 25 тонн. Разработан для высококоннективных, симуляционно-ориентированных рабочих процессов, типичные отрасли: изготовление пресс-форм, авиация, автомобилестроение и другие сектора, требующие однородной поверхности и обработки крупногабаритных деталей.

Характеристики / технические спецификации

• Модель: ONA IRIS 10
• Ход по оси X (индивидуальный): 3000 mm
• Ход по оси Y: 1000 / 1500 mm
• Ход по оси Z: 800 / 1000 mm
• Макс. расстояние между столом и головкой: 1200 mm
• Внутренние размеры ванны: Д 4000 mm; Ш 2000 mm; В 1250 mm
• Размер рабочей столешницы: 3200 × 1600 mm
• Допустимая нагрузка на стол: 25 000 kg (≈ 55 116 lbs)
• Тип ванны: Drop door
• Максимальный вес электрода: 300 kg (≈ 440 lbs)
• Варианты интенсивности генератора: 100 A, 200 A, 400 A
• Обратная связь по позиции: линейные шкалы с разрешением 0,1 µm
• Управление: до 8 одновременно интерполирующих осей с объемной компенсацией
