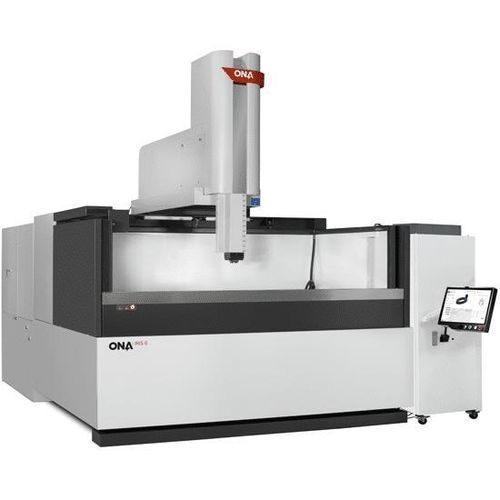

Электроэрозионный станок путем забивания IRIS 8

Обзор
Новый уровень коннективности и цифровизации, позволяющий моделировать любые проекты и снижать риск ошибок благодаря мощному графическому движку, который преобразует требования в точные, рентабельные и повторяемые результаты. Создан для тяжёлых заготовок и сложных эрозионных операций. Подключайтесь. Моделируйте. Добивайтесь результата.

Преимущества технологии ONA IRIS

• Высокожёсткая механическая конструкция из стабилизированного мелкозернистого чугуна с добавлением графита, допускающая заготовки до 25 000 кг.
• Усиленная ось C обеспечивает стабильность при эрозии с электродами с большим моментом инерции (ок. 12 000 kg/cm2).
• Прямая измерительная позиция по линейным шкалам с разрешением 0,1 µm для высокой позиционной точности.
• Технологическое новшество: генератор на 30% мощнее типичных рыночных решений, способен достигать до 400 A.
• Мощное управление с до 8 одновременно интерполируемыми осями и объёмной компенсацией по всей зоне обработки.

Технические характеристики (по таблице продукта)

• Ход по X (индивидуально): 2 000 mm — 78.74 in
• Ход по Y: 750 / 1 000 mm — 29.53 in
• Ход по Z: 650 / 800 mm — 25.59 in
• Макс. расстояние между столом и головкой: 1 200 mm — 47.24 in
• Внутренние размеры ванны (Д×Ш×В): 2 800 × 1 500 × 1 000 mm — 110.24 × 59.05 × 39.37 in
• Размер рабочего стола: 2 200 × 1 000 mm — 86.61 × 39.37 in
• Допустимый вес на столе: 20 000 kg — 44 093 lbs
• Тип ванны: откидная дверь (Drop door)
• Макс. вес электрода: 300 kg — 660 lbs
• Интенсивность генератора: 100 | 200 | 400 A

Технические данные

• Модель: ONA IRIS 8
• Подходит для деталей до 25 000 kg
• Ход по X (индивидуально): 2 000 mm
• Ход по Y: 750 / 1 000 mm
• Ход по Z: 650 / 800 mm
• Макс. расстояние стол‑головка: 1 200 mm
• Внутренние размеры ванны (Д×Ш×В): 2 800 × 1 500 × 1 000 mm
• Размер рабочего стола: 2 200 × 1 000 mm
• Допустимая нагрузка на стол: 20 000 kg
• Макс. вес электрода: 300 kg
• Варианты интенсивности генератора: 100, 200, 400 A
• Тип ванны: откидная дверь (Drop door)
• Прямое измерение позиции линейными шкалами, разрешение 0,1 µm
• Управление: до 8 одновременно интерполируемых осей и объёмная компенсация по рабочей зоне
