Конструктивные особенности
Интегрированный, низкопрофильный, XY этап линейного мотора
на уровне Нанометр представление в большом формате перемещения
Высокое разрешение (1 nm), повторимость (75 nm), и точность (250 nm)
стабильность В-положения <1 nm
подшипники пересекать-ролика Анти--ползучести
Высокие динамические характеристики с технологией безредукторной передачи
УЛЬТРА вариант ранга представления
Введение

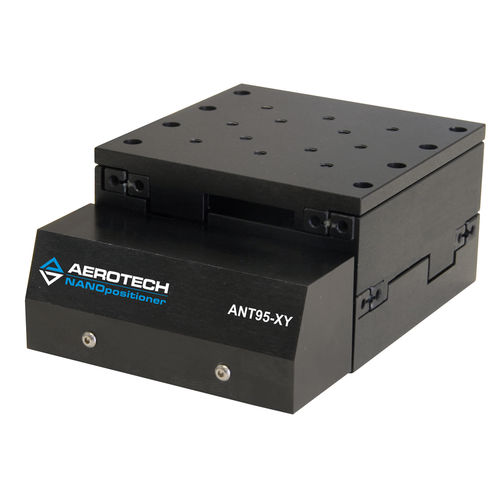

Этапы серии МУРАВЬЯ Aerotech системы позиционирования мира первые на уровне нанометр с перемещением больше чем 25 mm. Пересекать-ролик-подшипник ANT95-XY, линейный мотор, этап двойн-оси обеспечивает весьма - низкопрофильного только 60 mm. Этап приходит с собственнической технологией мотора безредукторной передачи, внеконтактными линейными кодировщиками, пределами, интегрированной системой управления кабеля, и 3 рангами представления.
Ультра-точный дизайн этапа
Дизайн ANT95XY позволяет важнейшим элементам как ортогональность, прямота, и плоскостность, который нужно оптимизировать, приводящ в этапе с исключительными геометрическими допусками. Технология безредукторной передачи Aerotech не имеет никакие гистерезис или отрицательную реакцию, включающ точное и repeatable движение нанометр-масштаба и в размерах x и y. Оба варианта перемещения (25 mm X 25 mm и 50 mm x 50 mm) приходят с высотой профиля 60 mm. Интегрированная система управления кабеля конструирована на длинная жизнь и уменьшить силы сопротивления.
---
