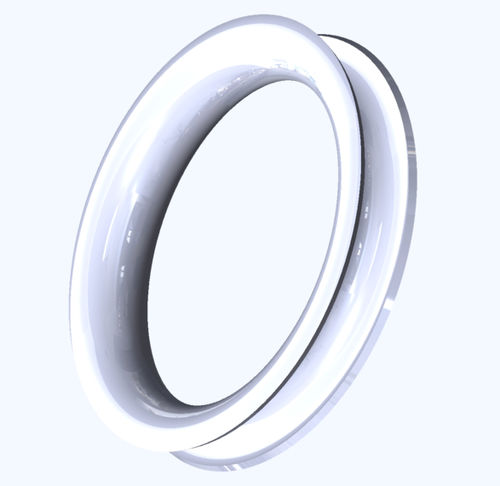

Прокладка с пружиной

в форме Cиз металладля летательного аппарата

Обзор
Металлические разъёмные уплотнения с C-образным профилем (C-Seals) решают задачи герметизации при пульсациях тепла и давления. Ключ к высоким эксплуатационным характеристикам — большое восстановление формы, обеспечиваемое C-образной конструкцией. Эти уплотнения устойчивы и применимы при внутренних, внешних и осевых давлениях в экстремальных условиях, исключающих использование органических прокладок.

Ключевые моменты

• Высокое восстановление формы за счёт C-образной конструкции, обеспечивающее хорошую упругость.
• Подходят для герметизации при внутренних, внешних и осевых давлениях.
• Работают в экстремальных диапазонах температур и давлений, где органические прокладки выходят из строя.
• Опциональное покрытие или напыление обеспечивает более мягкую поверхность для снижения утечек и адаптации к мелким неровностям фланца.

Типичные применения

• Теплообменники в нефтегазовой отрасли
• Лазерное оборудование
• Криоохладители
• Уплотнения бочек для хранения ядерных отходов
• Boss-уплотнения
• Литьё под давлением
• Топливные и воздушные системы авиации

Стандартные характеристики
Материалы: Alloy Inconel® X-750, Alloy Inconel® 718
Применение: внутренние, внешние и осевые давления в условиях, исключающих органические прокладки
Температурный диапазон: -253°C до +1100°C (-423°F до +2000°F)
Давление: от высокого вакуума до 5 500 BAR (79 770 PSI)
Утечка: 1e-2 до 1e-10 mbar·l/s (в зависимости от последующей обработки)
Зажимная нагрузка: примерно 250 N/mm окружности уплотнения
Размеры: диаметр 6 мм до 3000 мм (индивидуальные размеры по запросу)
Сечение: 0,79 до 12,70 мм
Минимальные допуски: ±0,05 мм

Заявление о PFAS
По своей природе данный компонент не содержит PFAS*. Отсутствие PFAS означает, что материалы PFAS не добавляются в продукт намеренно; это не исключает возможность следового загрязнения из окружающей среды.

Технические характеристики

• Материалы: Alloy Inconel® X-750; Alloy Inconel® 718
• Сферы применения: герметизация при внутренних, внешних и осевых давлениях в экстремальных условиях
• Температурный диапазон: -253°C до +1100°C (-423°F до +2000°F)
• Давление: от высокого вакуума до 5 500 BAR (79 770 PSI)
• Уровень утечки: от 1e-2 до 1e-10 mbar·l/s в зависимости от последующей обработки
• Рекомендуемая зажимная нагрузка: ~250 N/mm окружности уплотнения
• Доступные диаметры: 6 мм до 3000 мм (по запросу)
• Диапазон сечения: 0,79 мм до 12,70 мм
• Минимальные производственные допуски: ±0,05 мм
