Прокладка с пружиной

в форме Cиз металлаиз нержавеющей стали

Описание продукта

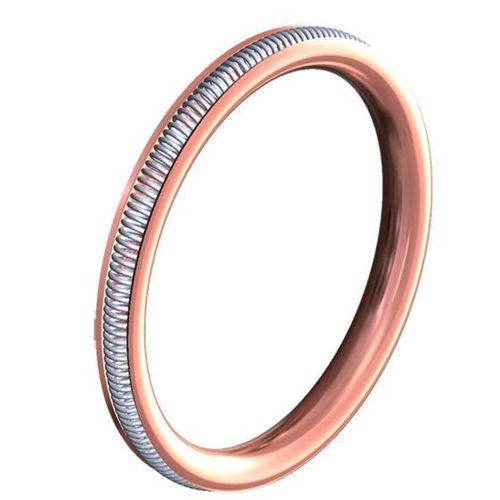

Это торцевое уплотнение содержит пружинный энергизатор в оболочке типа C‑Seal, обеспечивая самоуплотнение металл‑по‑металлу, активируемое давлением. Правильный подбор базовых материалов и покрытий поверхности позволяет герметизировать практически любые среды при экстремальных температурах и давлениях с долгосрочной стабильностью.

Применения

• Давлениесосуды
• Люки для обслуживания
• Парогенераторы
• Требовательные приложения, требующие очень низких уровней утечек при больших нагрузках

Конструкция и принцип работы
Энергизирующая пружина создает равномерную предварительную нагрузку на оболочку, поддерживая заданную нагрузку на уплотняющие поверхности. Конструкция требует умеренной силы скольжения; её можно отрегулировать для минимизации износа и предотвращения повреждения поверхностей в сухих или слабо смазанных условиях.

Конструкция (специальные формы)
Пружинно-энергизированные C‑Seal выпускаются в круглых и некруглых конфигурациях. Некруглые формы часто требуют специальной оснастки. Существуют важные взаимосвязи между свободной высотой и радиусами углов. Примеры форм: квадрат, прямоугольник, овал, racetrack.

Стандартные характеристики
Материалы и пружины: Материалы: Alloy X-750, Alloy 718, 304 SS (другие материалы по запросу). Пружины: Alloy X-750, Alloy 718, 302 SS, Elgiloy®, Nimonic 90.
Типичное применение: области, где требуются очень низкие утечки при высоких зажимных нагрузках.
Температура: Криогенные до +1100°C (+2012°F).
Давление: От ультравысокого вакуума до 79,770 psi (5,500 bar).
Уровень утечек: 1e-2 до 1e-12 mbar·l/s (в зависимости от постобработки).
Зажимная нагрузка: 70 до 800 N/mm.
Размеры: Диаметр лицевой/радиальной части: 9,5 мм до 4500 мм; Поперечное сечение: 1,19 до 12,7 мм.
Минимальные допуски: ±0,05 мм.

Дополнительная информация
Пружинно-энергизированные торцевые уплотнения используются там, где требуется строгий контроль утечек. Они поставляются в различных металлах, пружинных сплавах и вариантах поверхностной обработки для работы в условиях высоких температур, высокого давления и агрессивной химии.

Caractéristiques / spécifications techniques

• Materials: Alloy X-750, Alloy 718, 304 SS (other materials on request)
• Springs: Alloy X-750, Alloy 718, 302 SS, Elgiloy®, Nimonic 90
• Temperature range: Cryogenic to +1100°C (+2012°F)
• Pressure range: Ultra high vacuum to 79,770 psi (5,500 bar)
• Leakage rate: 1e-2 to 1e-12 mbar·l/s (depending on post-treatment)
• Clamping load: 70 to 800 N/mm
• Dimensions: Face/Radial diameter 9.5 mm to 4500 mm; Cross-section 1.19 to 12.7 mm; Minimum tolerances ±0.05 mm
• Available shapes: circular and non-circular (square, rectangular, oval, racetrack)
