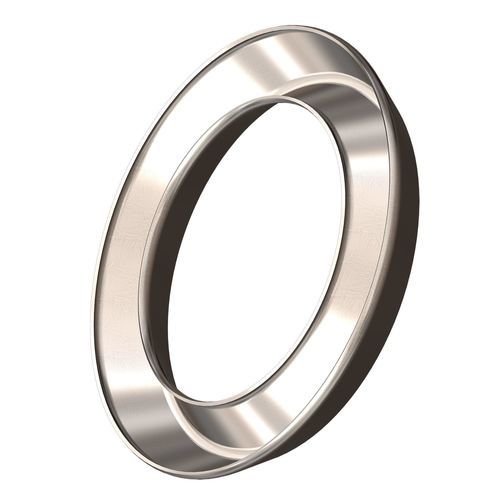

Плоская прокладка V

стопорная Е-образная шайбаиз металладля летательного аппарата

Обзор Это V-образное металлическое фейс-уплотнение обеспечивает большую допустимую подъемную величину фланца, сниженные требования к усилию затяжки болтов и давлением активируемое уплотнение. Подходит для применений с низкими требованиями к зажимной нагрузке и высокотемпературной стойкостью.

Варианты исполнения Эти металлические уплотнения могут поставляться с различными вариантами поверхностной отделки, гальванических покрытий и нанесённых покрытий (включая мягкие покрытия или тонкие слои) для оптимизации герметичности и совместимости с сопрягаемыми фланцами.

Типичные области применения

• Уплотнения кожуха (shroud)
• Фланцы форсунок топлива на турбинах энергетического назначения

Без PFAS По своей природе этот компонент не содержит PFAS*. *Здесь «Без PFAS» означает, что в процессе производства не добавляют PFAS намеренно; следовые количества из-за загрязнения окружающей среды исключить нельзя.

Функция уплотнения и движение — Возвратная упругость V-Seals спроектированы для высокой возвратной упругости и работают как низконнагруженные уплотнения. Из-за низкой нагрузки достигается хорошая герметичность при использовании с мягкими покрытиями или гальваническими слоями, улучшающими конформность.

Функция уплотнения и движение — Конструкция При выборе уплотнения следует учитывать основные конструктивные параметры. Существует прямая зависимость между наружным диаметром (OD) уплотнения и его свободной высотой: большие свободные высоты повышают упругость и обеспечивают более стабильные характеристики.

Технические характеристики

• Материалы: сплав Inconel® X-750, сплав Inconel® 718
• Типичное применение: области с низкими требованиями к нагрузке и ограниченными требованиями к герметичности
• Диапазон температур: от криогенных до +1100 °C (+2012 °F)
• Диапазон давлений: вакуум до 300 psi (20 bar)
• Уровень утечки: 1e-1 до 1e-7 mbar*l/s (в зависимости от последующей обработки)
• Зажимная нагрузка: без пружины 20–70 N/mm
• Размеры: диаметр 30 мм до 4500 мм; сечение 2,39 до 12,70 мм; минимальные допуски ±0,05 мм
