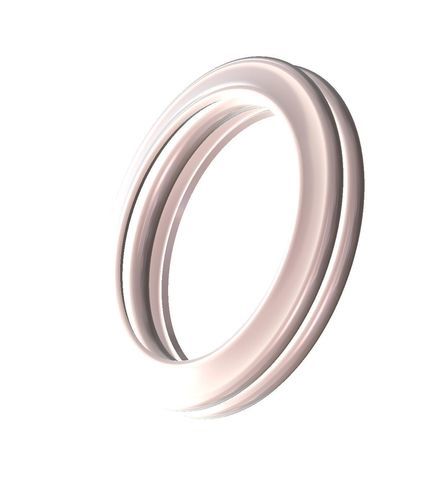

Прокладка с пружиной

в форме Eиз металладля летательного аппарата

Обзор
Металлические торцевые E-уплотнения разработаны для работы в сложных условиях, таких как авиация, где требуются низкая нагрузка, гибкость и высокая температурная устойчивость. Уплотнения работают преимущественно в пределах упругости материала. Доступны решения для уплотнения торца при внутреннем и внешнем давлении; при необходимости конструкция может быть адаптирована с покрытий/напылений для заполнения неровностей поверхности и повышения эффективности уплотнения.

Области применения

• Авиадетали (например, корпуса газотурбинных двигателей)
• Газовые турбины и энергогенерация
• Воздуховоды горячего воздуха
• Соединения коллекторов выпускной системы
• Уплотнения седел шаровых клапанов
• Другие полости, испытывающие значительные разделения в нормальном режиме работы

Ключевые особенности

• Высокая гибкость и возврат упругости, важные для полостей с большими разделениями
• Разработаны для малых компрессионных нагрузок с большим возвратом по сравнению со многими типами металлических уплотнений
• Хорошая усталостная стойкость
• Высокая температура эксплуатации
• Могут поставляться с покрытиями/напылением для заполнения неровностей поверхности и улучшения герметичности
• Доступны как внутренние, так и внешние торцевые уплотнения и настраиваемые сечения, включая многоконвульсионные конструкции

Функция уплотнения и механическое поведение
E-уплотнения обладают отличной зависимостью нагрузка-деформация. Требования к компрессионной нагрузке очень низки, при этом возврат упругости выше по сравнению с другими металлическими типами уплотнений. Требования к нагрузке пропорционально увеличиваются с давлением системы, расширяя возможности возврата при экстремальных условиях.

Примечания по PFAS
По своей природе этот компонент является PFAS-Free*. (Здесь PFAS-Free означает, что производитель не добавляет целенаправленно материалы PFAS в продукт, но не исключает возможность следов.)

Характеристики / технические спецификации

• Материалы: Inconel® X-750, Inconel® 718, Waspaloy, Haynes 282
• Применение: области, требующие низкой нагрузки, гибкости и высокой температурной стойкости
• Температура: -250°C до +925°C
  (-423°F до +1700°F)
• Давление: 3 до 30 BAR
  (43 до 435 PSI)
• Уровень утечки: 7 (L/min)/мм диаметра
• Зажимная нагрузка: линейные нагрузки варьируются от примерно 20 N/mm до более 500 N/mm по окружности уплотнения
• Размеры: Диаметры лицевой поверхности / радиальные диаметры: 6,35 мм до 7100 мм
  Сечение: 0,89 до 12,70 мм
  Минимальные допуски: -/+0,07 мм
