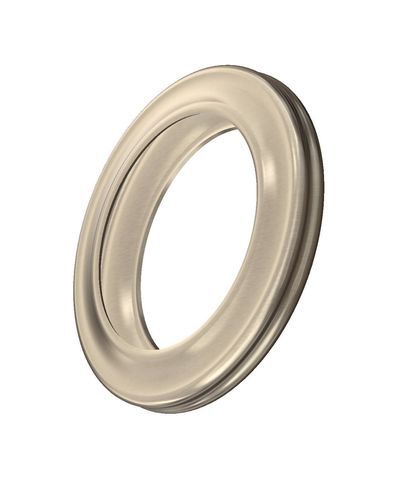

Прокладка с пружиной Turbo

с круглым кольцомиз металладля летательного аппарата

Обзор
Металлические турбоуплотнения разработаны для применения при низкой нагрузке, требующих гибкости и высокой температурной стойкости. Они могут быть с пружинным энергоподъемом для повышения уплотняющих характеристик. Хотя в основном используются как торцевые уплотнения, их также можно изготавливать в осевых исполнениях для специальных применений, например в газовых турбинах для выработки энергии.

Применения

• Торцевые и осевые уплотнения вала турбины для гибких применений с низкой нагрузкой
• Энергетика / выработка электроэнергии (газовые турбины) и другое вращающееся оборудование при наличии ограниченных перемещений, теплового расширения или перекосов

Конструкция и принцип работы

• В основном спроектированы как торцевые уплотнения; доступны осевые конфигурации
• Возможна пружинная активация для улучшения уплотнения
• Разработаны для компенсации ограниченных перемещений вследствие теплового расширения, перекоса или увеличенного упругого восстановления
• Двойная способность уплотнения (торцевое и осевое) для адаптации к различным геометриям систем и ограниченным перемещениям

Стандартные характеристики
Материалы: Inconel X-750, Inconel 718, Waspaloy, Haynes 282
Типичное применение: области, где полости достаточно широки и нагрузка сжатия невысока; аналогично E-Seals
Температура: от криогенных до +1010°C (+1859°F)
Давление: 3 до 30 BAR (43 до 435 PSI)
Уровень утечки: approx. 7 (L/min) на мм диаметра
Габариты: наружный/радиальный диаметр 38 мм до 7100 мм
Сечение: 1.09 до 7.50 мм

Примечания
Компонент считается не содержащим PFAS* по составу (*не содержит PFAS означает отсутствие намеренного добавления PFAS; следовые количества возможны).

Характеристики / Технические спецификации

• Материалы: Inconel X-750, Inconel 718, Waspaloy, Haynes 282
• Диапазон рабочих температур: от криогенных до +1010°C (+1859°F)
• Диапазон номинального давления: 3 до 30 BAR (43 до 435 PSI)
• Показатель утечки: approx. 7 (L/min) на мм диаметра
• Доступные наружные/радиальные диаметры: 38 мм до 7100 мм
• Доступные сечения: 1.09 мм до 7.50 мм
• Конфигурации: торцевое и осевое исполнение; опция с пружинной активацией
• Назначение: гибкие уплотняющие решения при низкой нагрузке, с ограниченными перемещениями, тепловым расширением или перекосами
• Статус PFAS: Считается не содержащим PFAS* (нет намеренного добавления)
