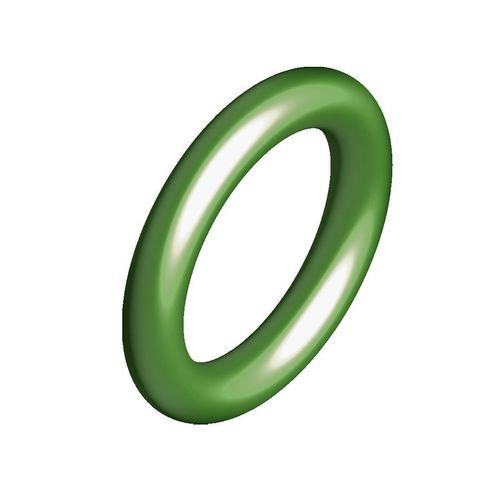

Кольцевая прокладка

круговаяиз металлаиз нержавеющей стали

Обзор продукта

Эти металлические фасонные уплотнения обладают длительным ресурсом и исключают типичные для неметаллических уплотнений отказы, связанные с несовместимостью с окружающей средой, дегазацией или старением.

Применение и использование

• Предназначены для статического лицевого уплотнения (не рекомендуется для динамических применений).
• Стандартные формы: круглая; также изготавливаются в прямоугольном, «racetrack» и других индивидуальных вариантах.
• Типичные области применения: оборудование для горячего формования, корпуса ядерных реакторов, газовые турбины и другие среды, где эластомеры или неметаллические уплотнения не подходят по температуре, давлению или химическому воздействию.

Конструкция и особенности

• Могут быть выполнены с вентиляцией, заполнением газом, под давлением или с пружинным энергизирующим элементом для выполнения специфических требований по давлению и температуре.
• Варианты покрытий/гальваники улучшают контроль утечек и поверхностные характеристики.
• Варианты пружин: отсутствие, Alloy X-750, Alloy 718, 302 SS; также поставляются без пружин.
• Материалы: Alloy X-750, 321 SS, Alloy 600 (другие материалы по запросу).
• Компонент указан как PFAS-Free* (без намеренного добавления PFAS; присутствие следовых количеств не исключено вследствие распространённости в окружающей среде).

Стандартные спецификации
Материалы и пружины: Alloy X-750, 321 SS, Alloy 600 (другие по запросу) — Пружины: отсутствие, Alloy X-750, Alloy 718, 302 SS
Применение: области, где эластомеры и другие неметаллические уплотнения не обеспечивают требуемую надёжность (температура, давление, среда)
Температура: -250°C до +1100°C (-423°F до +2000°F)
Давление: высокое вакуум до 25 000 psi (1723 bar)
Утечка: 10^(-5) до 10^(-8) cc/sec He (зависит от отделки и покрытия)
Зажимная нагрузка: 200–3700 lb/in (35–650 N/mm) или выше в пружинно-энергизированных вариантах
Размеры: диаметр лицевой/радиальной поверхности 6 мм до 7000 мм (возможна индивидуальная настройка); сечение 0,89 до 12,70 мм; допуски ±0,03 мм

Дополнительная информация

• Адаптивность: уплотнения могут быть выполнены с вентиляцией, заполнением газом, под давлением или с пружинным энергизирующим элементом.
• Выбор покрытия: повышает контроль утечек и работоспособность в агрессивных средах.
• Производитель предоставляет типичные сравнительные данные по производительности в сравнении с FFKM O-ring, металлическими прокладками и пружинно-энергизированными уплотнениями для справки.

Технические характеристики

• Материалы: Alloy X-750, 321 SS, Alloy 600 (другие по запросу).
• Варианты пружин: отсутствие; Alloy X-750; Alloy 718; 302 SS.
• Рабочая температура: -250°C до +1100°C (-423°F до +2000°F).
• Рабочее давление: высокий вакуум до 25 000 psi (1723 bar).
• Утечка: 10^(-5) до 10^(-8) cc/sec He (зависит от отделки и покрытия).
• Зажимная нагрузка: 200–3700 lb/in (35–650 N/mm) или выше для пружинно-энергизированных конструкций.
• Размеры: диаметр лицевой/радиальной поверхности 6 мм до 7000 мм; сечение 0,89 до 12,70 мм; допуски ±0,03 мм.
• Типичные применения: оборудование для горячего формования, корпуса ядерных реакторов, газовые турбины и другие среды, непригодные для эластомерных уплотнений.
